Inductive sensing PCB with the AFEA1001 IC
自研检测芯片 · 专利原理

AFEA1001 感应式传感技术

一种消除光电与磁电编码器全部弱点的测量原理——自主研发、完全可控、可围绕您的产品定制。

Sensing Principle

涡流位置测量原理

AFEA1001通过四个电感通道驱动平面PCB线圈。金属目标移过线圈阵列时,涡流改变线圈等效电感;高速12位ADC采样该变化,片内ARM内核计算绝对位置——无需光学元件与磁体。

1

驱动

4路电感通道依序工作,内部时钟最高100MHz。

2

检测

金属目标感应出涡流,改变线圈电感。

3

转换

12位SAR ADC以1Msps采样该变化。

4

计算

32位ARM Cortex-M0+内核计算绝对角度或直线位置。

金属目标 PCB线圈阵列 · AFEA1001驱动4通道 间隙 12位ADC
AFEA1001 inductive sensing IC package

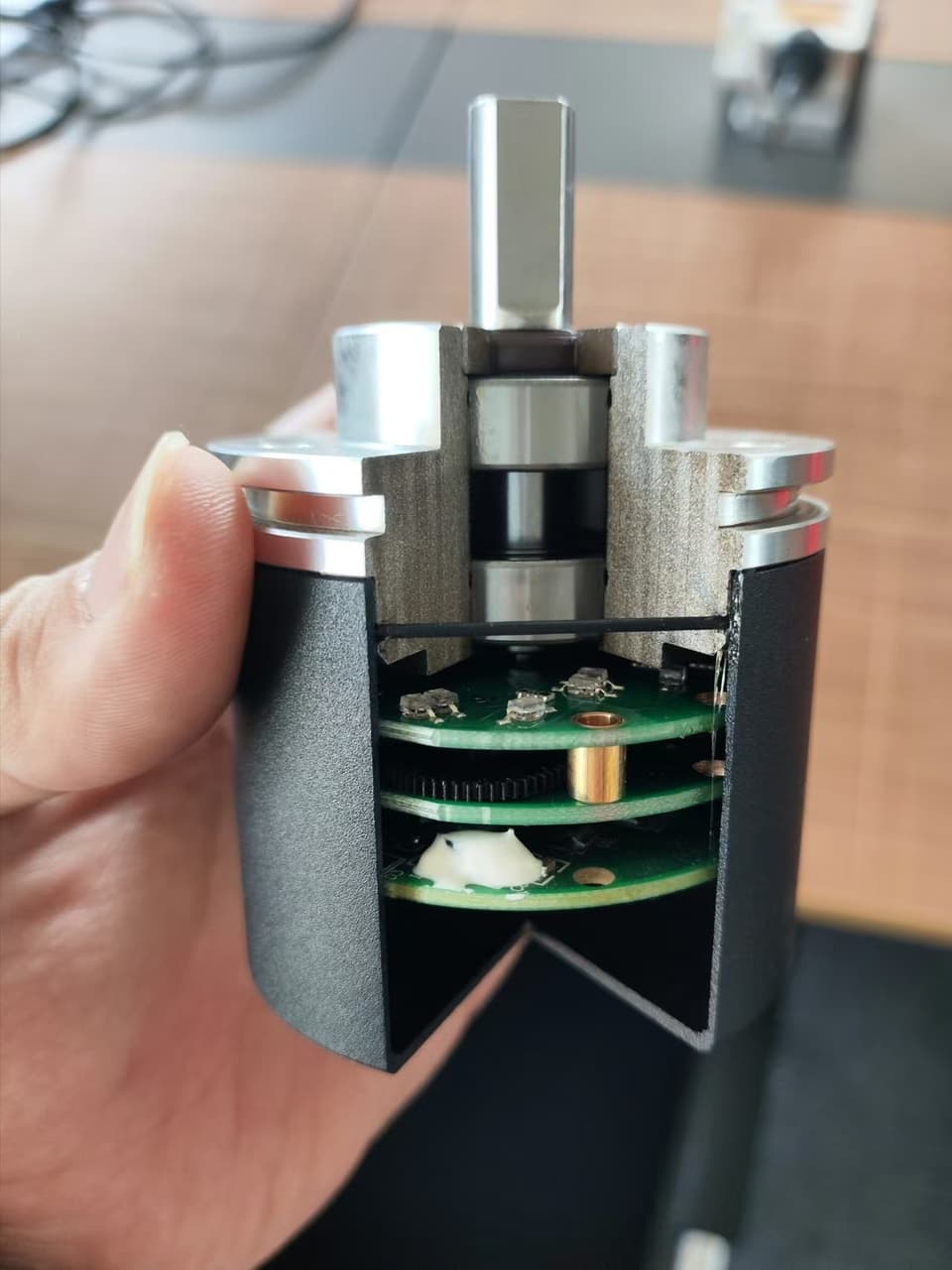

Inside a multi-turn absolute encoder — gear train and PCB stack
PCB coil array · QFN24
Core IC

AFEA1001 —— 单芯片完整位置传感器

我们没有采购现成传感芯片,而是自主设计。这意味着对成本、供应链、性能的完全掌控——对OEM而言最重要的是,可以定制芯片本身。

Inductive module4-channel coil driver, sequential mode, 100 MHz internal clock
CPU core32-bit ARM Cortex-M0+, 24 MHz, single-cycle 32-bit multiplier
Memory64 KB embedded Flash · 4 KB SRAM
ADC7-channel, 12-bit, 1 Msps SAR
接口UART / SPI / I2C / One-Wire and more
Supply voltage2.5 V – 5.5 V
Temperature−40 °C to +85 °C
Low powerDeep Sleep < 1 µA
PackageQFN24 · 4.6 × 4.6 mm
技术对比

为什么电感式优于光电与磁电

特性 电感式(络蕴) 光电式 磁电式
防尘/防油/防水完全免疫——密封PCB线圈敏感——污染遮挡光线较强
抗磁场干扰Excellent — works next to motors较强敏感——磁体可能移位
老化与磨损无LED老化、无机械磨损LED输出随时间衰减磁体强度漂移
温度范围−40 ~ +85 °CTypically 0 ~ +50 °C−20 ~ +70 °C
元器件成本比光电式低30–50%
分辨率与精度17 bit · 0.001° / 0.03 µm可做到最高中高
重量与尺寸轻量、紧凑、PCB化光学件较笨重紧凑
为何重要

这项技术为您的产品解锁了什么

现场可靠性

现场编码器故障多源于污染与老化——电感式测量从根源上消除这两类故障。

机器人关节

人形与协作机器人关节在狭小空间内密布电机、减速器与磁体——这正是抗磁干扰能力的关键场景。

电池供电

芯片Deep Sleep低于1µA、编码器低于2µA,让电池供电仪表成为现实。

芯片级定制

因为芯片是我们自己的,我们可以针对您的应用调校功能——这是进口品牌买家得不到的优势。

Inductive sensing IC and PCB coil design — white paper
技术白皮书

想要深入的技术解读?

索取我们工程师编写的电感测量设计、线圈布局与协议实现白皮书——作者正是这颗芯片的研发团队。
