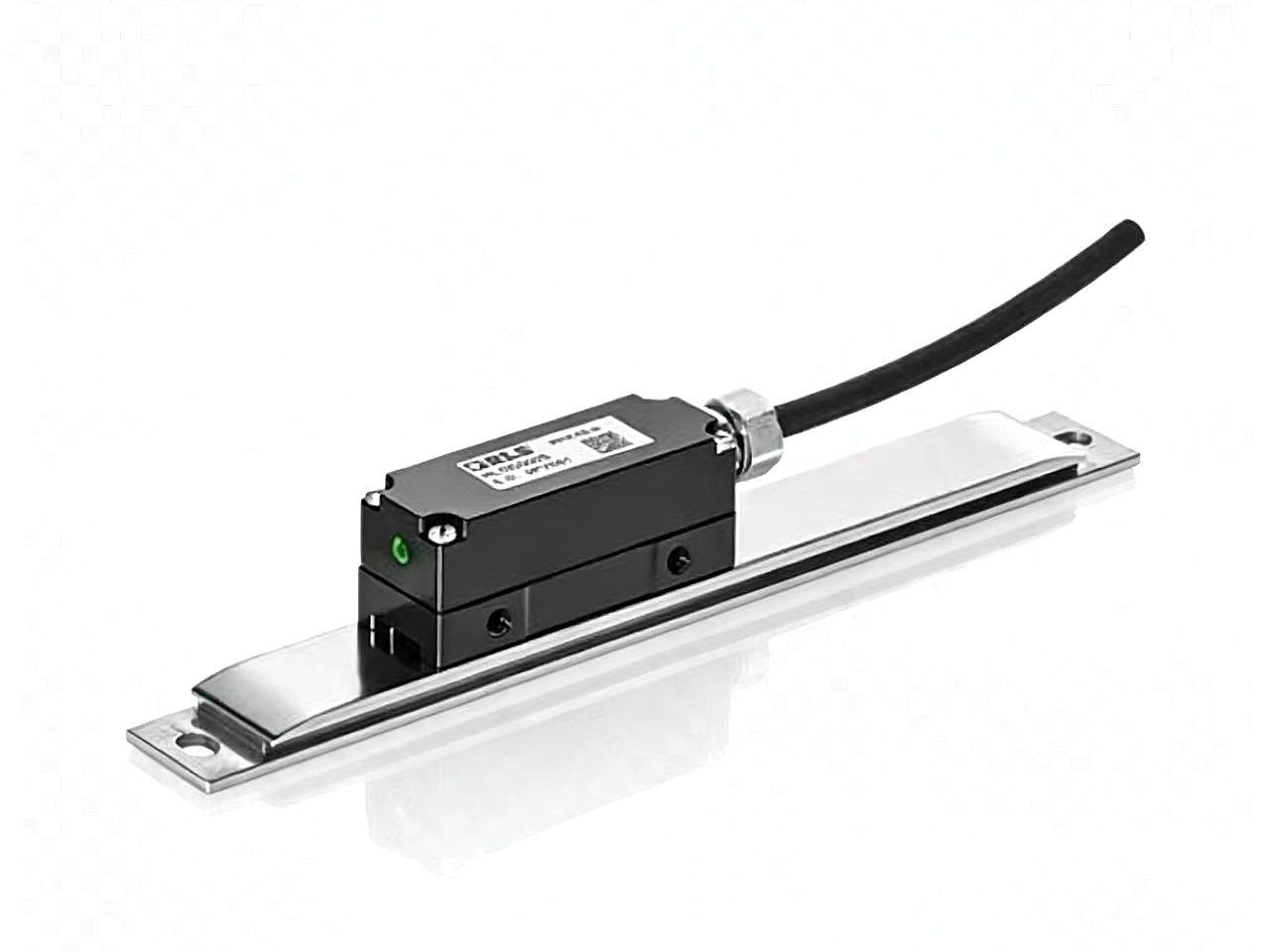

RM20 Lineargeber
Absolute lineare Positionserfassung mit 0,03 µm Genauigkeit und unbegrenzter Kaskadierung — die Langhub-Lösung, die ihre Präzision bis zum letzten Millimeter behält.
Langer Weg. Volle Präzision. Null Verlust.

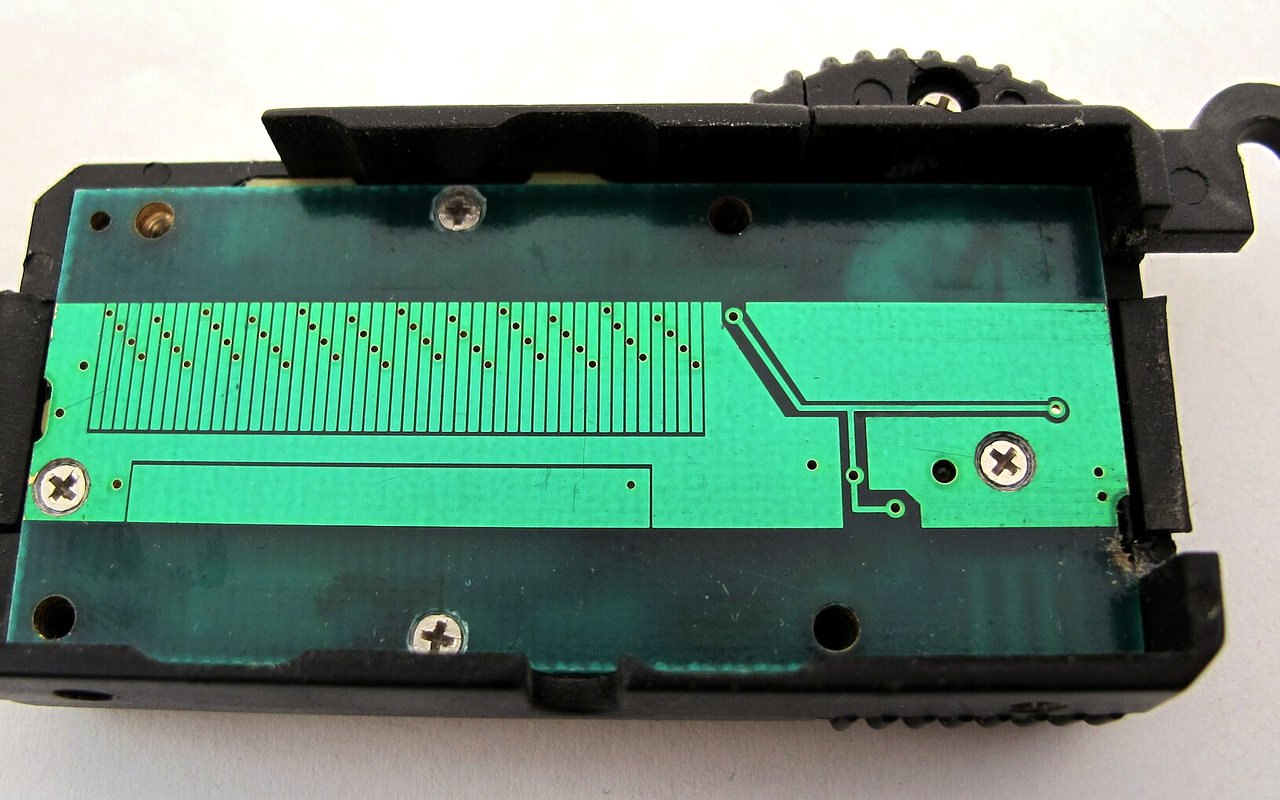

The RM20 measures linear displacement through the same inductive principle as the RM10, driven by the AFEA1001 IC and a dedicated linear controller. Its signature feature is infinite cascading: scale segments join without accumulated error, so measurement range grows without sacrificing accuracy.
- 0,03 µm absolute lineare Genauigkeit
- Unbegrenzte Kaskade — Reichweite erweitern ohne Genauigkeitsverlust
- Bis zu 1 m/s Lineargeschwindigkeit
- Unempfindlich gegen Öl, Kühlmittel, Staub und Metallspäne
- IP67, −40 ~ +85 °C, vibrations- und schockgeprüft
- RS485 · BISS-C · SSI mit gemeinsamer 8-poliger Anschlussbelegung
| Product model | RM20 |
| Kern-Chip | AFEA1001 + Xianji 5361 linear controller |
| Messprinzip | Inductive (eddy-current coupling) |
| Auflösung | 17-bit |
| Absolute accuracy | 0,03 µm |
| Maximum linear speed | 1 m/s |
| Measuring range | Infinite cascading — accuracy unaffected by range extension |
| Communication protocols | RS485 / BISS-C / SSI |
| Communication frequency | ≤ 16 kHz |
| Supply voltage | 2.5 V – 5.5 V |
| Working current | ≤ 15 mA |
| Betriebstemperatur | −40 °C to +85 °C |
| Protection rating | IP67 (optional enhanced coating) |
| ESD protection | IEC 61000-4-2, ±12 kV |
| Vibration | 10 Hz – 2000 Hz, XYZ axes, 2 h each |
| Mechanical shock | 980 m/s², 11 ms, 3 times per direction |
| Low-power modes | Sleep < 25 µA · Deep Sleep < 2 µA |
Erleben Sie das RM20-Messprinzip
Ziehen Sie den Lesekopf entlang der Skala — Position und 17-Bit-Zähler aktualisieren sich in Echtzeit.
Unbegrenzte Kaskadierung — erklärt
Klassische Längenmesssysteme verlieren mit wachsender Skalenlänge an Genauigkeit, und sehr lange Maßstäbe werden teuer und fragil. Der RM20 löst dies mit einer periodischen Mapping-Funktion, die Segmente nahtlos verbindet:
- Segmente hinzufügen zur Bereichserweiterung — Genauigkeit bleibt bei 0,03 µm
- Keine mechanischen Stoßstellen, kein Kalibrierdrift zwischen Segmenten
- Ideal für Magnetschwebebahnen, Linearmotoren mit großem Hub und Portalsysteme
Wo der RM20 glänzt
Linearmotoren
Präzises Positionieren für Linearmotor-Tische in Halbleiter-, Laser- und Additive-Manufacturing-Anlagen.
Magnetschwebesysteme
Unbegrenzte Kaskadierung für lange Magnetschwebebahnen und Handhabungslinien ohne Genauigkeitsverlust.
Präzisionsplattformen
Nanometer-Klasse-Positioniertische für Messtechnik, Inspektion und Photonik-Ausrichtung.
Automatisierungslinien
Long conveyor and gantry feedback in oily, dusty production environments where optical scales fail.
Lager & Logistik
Positionsrückmeldung für Hochgeschwindigkeits-Sorter und Shuttle-Systeme im Dauerbetrieb.
New energy systems
Linear actuators for solar tracking and wind applications in extreme outdoor temperature ranges.

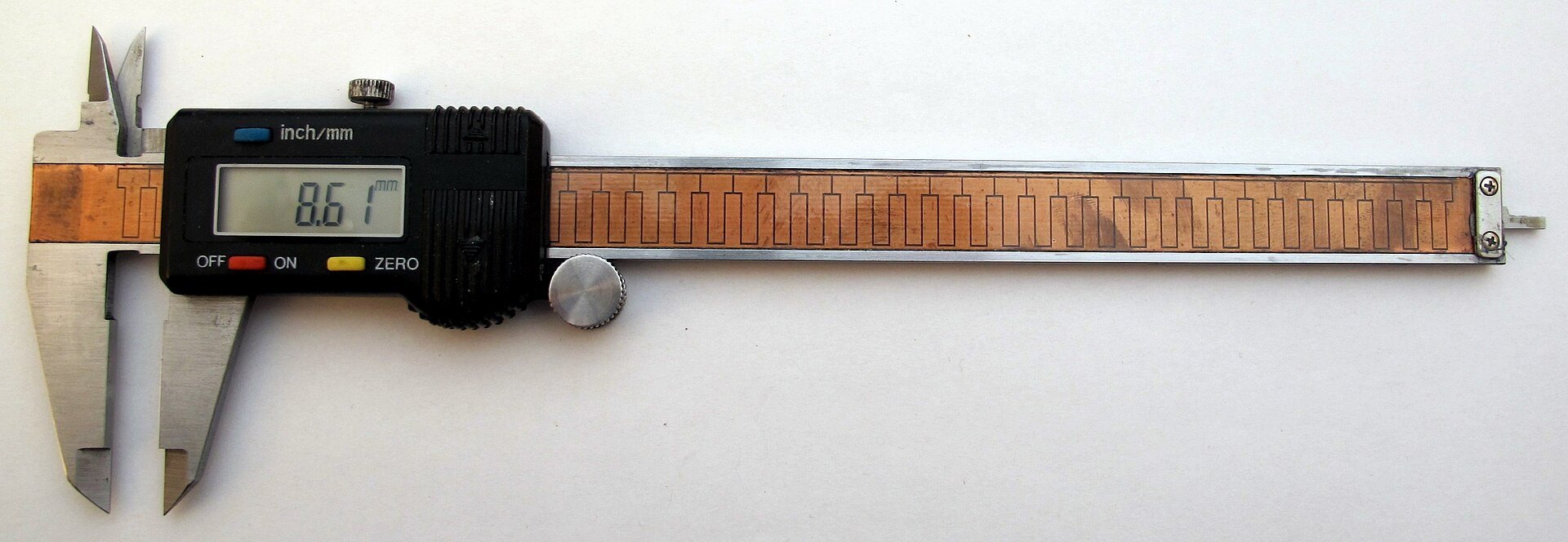

Testen Sie 0,03 µm auf Ihrem eigenen Tisch
Fordern Sie ein RM20-Muster mit Evaluationsboard und Protokolldokumentation an — unser Team begleitet Ihre Integration durchgängig.
