SELBSTENTWICKELTER INDUCTIVER AFEA1001-IC

Positionsrückmeldung für die Maschinen, die die Zukunft bewegen

Luoyun Intelligent entwickelt und fertigt 17-Bit-Absolut-Encoder mit induktivem Messprinzip – rotativ und linear – als kostengünstigen Ersatz für importierte Marken (40–60 % günstiger) mit robotiktauglicher Genauigkeit und industrieller Robustheit.

Produkte entdecken Angebot anfordern

17-bitabsolute Auflösung

0.001°Drehgenauigkeit

0.03 µmLiniengenauigkeit

−40~85°Cweiter Temperaturbereich

24h response Muster in wenigen Tagen ISO 9001 Offizieller Ti5-Robot-Distributor

RM10 rotary inductive encoder — 17-bit absolute

AUFLÖSUNG17 Bit · 131.072Positionen/Umdrehung

ROBUSTHEITIP67· ±12 kV ESD · vibrationsgeprüft

PROTOKOLLERS485 · BISS-C · SSI

Winkel · Scheibe ziehen7.050°

RS485 · Tamagawa-Protokoll BISS-C SSI IEC 61000-4-2 ISO 9001 100 % werksgeprüft OEM-/ODM-bereit

Produktpalette

Zwei Plattformen. Für jede Präzisionspositionsanforderung.

Beide Baureihen basieren auf dem selbst entwickelten induktiven Detektions-IC AFEA1001 – eine konsistente Technologie für rotative und lineare Achsen, mit einer Lieferkette und einem Engineering-Team für Ihre Unterstützung.

Rotativ · RM10

RM10 Drehgeber

Absolute Winkelmessung für Servomotoren, Roboterachsen, Spindeln und Drehtische.

Auflösung: 17 Bit
Genauigkeit: 0.001°
Max. Drehzahl: 10.000 U/min
Protokolle: RS485 · BISS-C · SSI
Schutzart: IP67
Temperaturbereich: −40 ~ +85 °C

Produkt ansehen Datenblatt anfordern

Linear · RM20

RM20 Längenmesssystem

Lineare Positionserfassung für Linearmotoren, Magnetschwebesysteme, Präzisionstische und Langhub-Automation – mit unbegrenzter Kaskadierung.

Auflösung: 17 Bit
Genauigkeit: 0,03 µm
Max. Geschwindigkeit: 1 m/s
Kaskadierung: Unlimited
Schutzart: IP67
Temperaturbereich: −40 ~ +85 °C

Produkt ansehen Datenblatt anfordern

Kerntechnologie

Induktive Messtechnik. Die nächste Generation von Encodern.

Unser AFEA1001-IC treibt planare Leiterplattenspulen und erfasst Positionsänderungen im Submikrometerbereich über Wirbelstromkopplung – ohne Optik, ohne Glasmaßstab, ohne Magnetisierung.

Unempfindlich gegen Staub, Öl, Feuchtigkeit und Kondenswasser – nichts zu reinigen
Keine LED-Alterung, kein Glasbruch, kein mechanischer Verschleiß
Unempfindlich gegen äußere Magnetfelder – ideal direkt am Motor
Weiter Betrieb von −40 bis +85 °C – weit über typische optische Encoder hinaus

So funktioniert es RM10 Technische Daten

RM encoder coupled to drive electronics — AFEA1001 technology — Encoder + drive electronics

Interaktive Demo

Erleben Sie das RM20-Messprinzip

Ziehen Sie den Lesekopf entlang der Skala — Position und 17-Bit-Zähler aktualisieren sich in Echtzeit.

Klicken und den Lesekopf ziehen

RM20

⇆Klicken und den Lesekopf ziehen

Position504.600 mm

Zähler · 17-Bit16,820,000

Auflösung0.03 µm

Weg50%

Interaktive Demo

Erleben Sie das RM10-Messprinzip

Greifen Sie die Encoder-Scheibe und drehen Sie sie — beobachten Sie Absolutwinkel und 17-Bit-Position in Echtzeit.

Zum Drehen klicken und ziehen

Interactive RM10 encoder disc — drag to rotate

↻Zum Drehen klicken und ziehen

Winkel145.028°

Position · 17-Bit52,803

Umdrehungen0

Vollausschlag

Warum Luoyun

Gebaut für Langlebigkeit, preislich wettbewerbsfähig

40–60 % Kostenersparnis

Lokale Fertigung und eigener IC eliminieren Importaufschläge – ohne Kompromisse bei der Leistung.

Direkter Ersatz

RS485-Tamagawa-Protokoll, BISS-C und SSI – kompatibel mit bestehenden Servo- und Steuerungsökosystemen.

Vollständig anpassbar

Protokolle, Stecker, Bauformen, Auflösungen und Montage – angepasst an Ihre Stückliste, nicht umgekehrt.

Antwort innerhalb von 24 Stunden

Direkter Engineering-Support ab Werk. Muster, Datenblätter und Antworten innerhalb eines Werktags.

17-bitabsolute Auflösung, ein- und mehrdrehig

0.001°RM10 Drehgenauigkeit

0.03 µmRM20 Liniengenauigkeit

10,000 RPMRM10 maximale Drehzahl

Anwendungen

Überall dort, wo Bewegung präzise sein muss, liefern wir die Positionsrückmeldung

Humanoid robot joint with integrated encoder

RM10

Humanoide & Industrieroboter

About 54 encoders per humanoid. Lightweight, EMI-immune joints that survive continuous articulation.

Mehr erfahren

Precision servo motor with encoder feedback

RM10

Servomotoren & Antriebe

Direkter Ersatz für Tamagawa- und Heidenhain-Ökosysteme mit den drei Protokollen, die Servohersteller benötigen.

Mehr erfahren

Shanghai maglev train — long-travel linear motion

RM20

Linearmotoren & Magnetschwebetechnik

0,03 µm Genauigkeit und unbegrenzte Kaskadierung für Präzisionspositionierung über große Wege.

Mehr erfahren

RM10 · RM20

Werkzeugmaschinen & Automation

Spindeln, Drehtische und Produktionslinien im 24/7-Betrieb unter Öl, Staub und Vibration.

Mehr erfahren

RM10

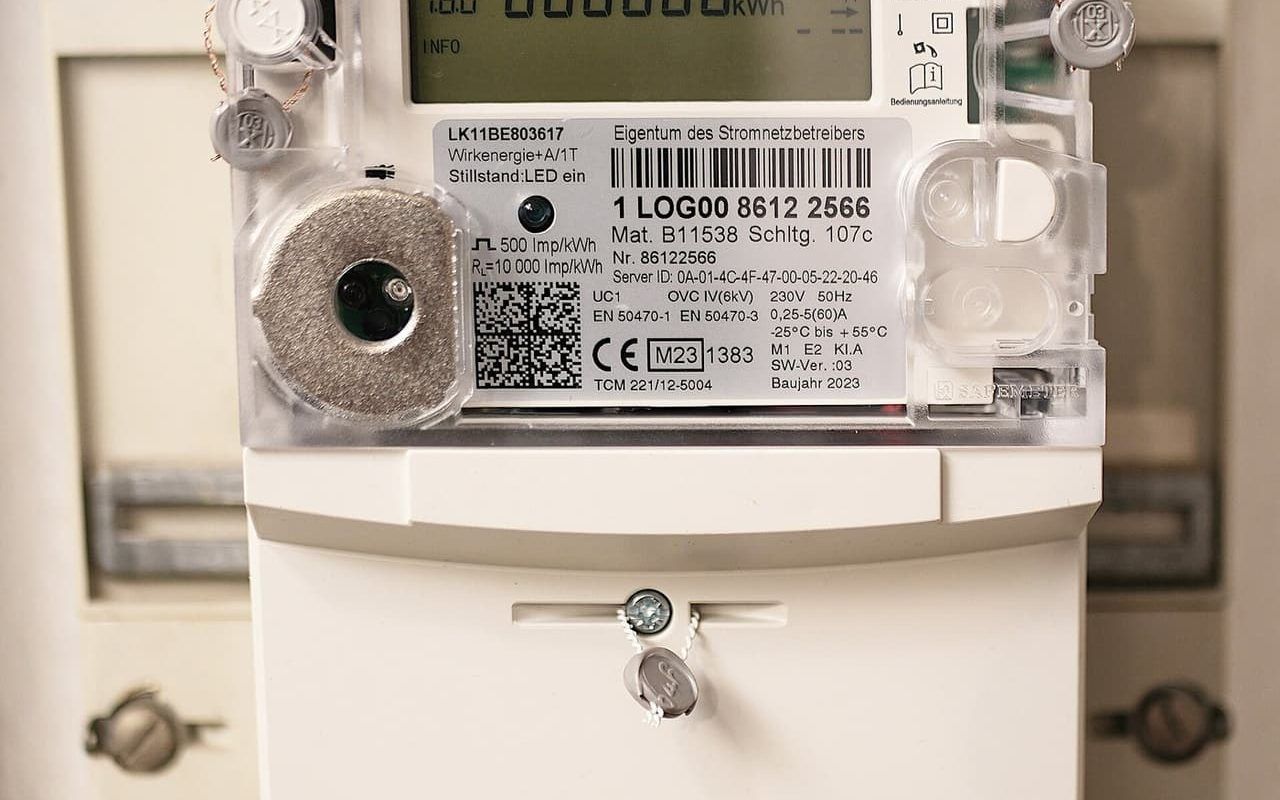

Smart Meter & Durchflussmesser

Batteriebetriebene, magnetfreie Winkelmessung mit durchschnittlich unter 10 µA Systemleistung.

Mehr erfahren

Solar panel array for new energy systems

RM10 · RM20

Erneuerbare Energien & Außeneinsatz

Solar-Nachführungen, Wind-Pitch-Systeme und E-Antriebe mit Anforderungen an weite Temperaturbereiche und IP67-Schutz.

Mehr erfahren

Direktvergleich

Die entscheidenden Kennwerte, ehrlich verglichen

Wir vergleichen uns mit den Marken, die wir ersetzen – so sehen Sie genau, wo die RM-Serie gewinnt und wo sie gleichzieht.

Parameter	Luoyun RM-Serie	Heidenhain (DE)	Tamagawa (JP)
Messprinzip	Induktiv (Wirbelstrom)	Optisch	Magnetisch / optisch
Kern-Chip	Selbst entwickelter AFEA1001	Hauseigener	Hauseigener
Auflösung	17 Bit	13–25 Bit	17–20 Bit
Betriebstemperatur	−40 ~ +85 °C	0 ~ +50 °C	−20 ~ +70 °C
Verschmutzungsresistenz	Hervorragend – unempfindlich gegen Staub, Öl und Wasser	Mäßig	Gut
EMV-/Magnetfeld-Unempfindlichkeit	Hervorragend	Gut	Mäßig
Protokolle	RS485 · BISS-C · SSI	EnDat · SSI	RS485 · SSI
Relativer Preis	Niedrig	Hoch	Mittel-hoch
Lieferzeit	Kurz – Inlandsfertigung	Lang	Lang

Engineering-Partnerschaft

Muster in wenigen Wochen auf Ihrem Prüfstand

Nennen Sie uns Anwendung, Protokoll und Schnittstelle – unsere Ingenieure bestätigen die Kompatibilität, senden Muster und begleiten Ihre Integration vom ersten Prototyp bis zur Serienproduktion.

Anfrage starten Datenblätter herunterladen

So arbeiten wir

Vom ersten Kontakt zur Serie in vier Schritten

Erzählen Sie uns von Ihrer Anwendung

Teilen Sie Anwendung, Protokoll, Umgebung und Zielmenge mit — wir antworten innerhalb von 24 Stunden.

Spezifikationen & Muster in wenigen Tagen

Datenblätter, Zeichnungen und Muster gehen in Tagen raus; Sondermuster in 4–8 Wochen.

Qualifizieren Sie auf Ihrem Prüfstand

Unsere Ingenieure begleiten Prüfstandtests und Zertifizierung von Anfang bis Ende.

Zur Serie skalieren

Terminierte Lieferung, Mengenrabatte ab 1.000 Stück/Jahr und eine einzige Lieferkette.

Anfrage starten

Robotik-Linie

Ti5-Robot-Komponenten — autorisiert & versandbereit

As an official distributor of Ti5 Robot brand products, we supply the joint modules, collaborative robots and humanoid platforms that pair perfectly with our RM encoders.

Alle Robotik-Produkte

Ti5 Robot lightweight joint modules — PRO, NH and KH series

Gelenkmodule

Leichte Gelenkmodule

Rotative Harmonic-Drive-Gelenke von RI30 bis RI100 mit mehrdrehigen Absolut-Encodern.

Mehr erfahren

EBLM

Desktop-Kollaborationsroboter

Ultraleichte EBLM-Hydrogen-Star-Desktop-Cobots für Bildung, Forschung, Service und leichte Automatisierung.

Mehr erfahren

Ti5 Robot humanoid platform — T140 reference

Humanoide

Humanoide Plattformen

Referenzplattformen T140, Booster T1 und TL70A für Forschung und Einsatz.

Mehr erfahren

ModelleRI30 – RI100Hohl · Voll · Planeten

GetriebeUltradünnharmonischspielfreie Übertragung

Rückmeldung17-bitmehrdrehiger Absolut-Encoder

IntegrationMotor · Getriebe · Encoder · Treiber · BremsePlug-and-Play-Gelenk

FAQ

Häufige Fragen von Einkäufern und Ingenieuren

Für RS485-Tamagawa-Systeme und SSI-Aufbauten: ja. Der RM10 nutzt dieselbe elektrische Schnittstelle, sodass Motoren- und Antriebshersteller ihn ohne Controller-Neudesign als Zweitquelle qualifizieren können. BISS-C-Versionen sind für hochdynamische Anwendungen verfügbar.

Für die Qualifizierung starten wir mit Mustern (1–10 Stück). Pilotaufträge beginnen bei 100 Stück, Mengenrabatte gelten ab 1.000 Stück pro Jahr. Für OEM-Partnerschaften bieten wir terminierte Lieferungen und Konsignationslager an.

Ja. Da wir ASIC und Fertigungslinie selbst steuern, können wir Protokolle, Schnittstellen, Abmessungen, Montage und sogar die Chip-Funktion anpassen. Typische Sonderanfertigungen benötigen 4–8 Wochen bis zum Muster.

Jeder Encoder wird zu 100 % werkseitig geprüft. Die Serie besteht ±12 kV ESD (IEC 61000-4-2), 95 % rel. Feuchte / 96 h Hochtemperatur-Feuchte, 10 Hz–2 kHz Vibration auf allen Achsen und 980 m/s² mechanischen Schock. ISO-9001-Qualitätssystem, 12 Monate Garantie.
